راهنمای نهایی اتصالات Buttweld: هر آنچه که باید بدانید

اتصالات لوله جوش لب به لب چیست؟

اتصالات لوله جوش لب به لب اجزایی هستند که برای اتصال، تغییر مسیر یا خاتمه بخش های لوله در یک سیستم لوله کشی با جوش دادن مستقیم آنها به انتهای لوله، ایجاد یک اتصال دائمی و مقاوم در برابر نشتی استفاده می شوند. بر خلاف اتصالات جوش رزوه ای یا سوکتی، اتصالات جوش لب به لب در لبه ها دارای اریب هستند تا به جوشکار اجازه دهند اتصالات و لوله را در یک جوش پیوسته به هم جوش دهد و در نتیجه سطح داخلی صاف با حداقل اختلال در جریان ایجاد شود.

این روش اتصال به طور گسترده در کاربردهای صنعتی فشار بالا و دمای بالا، از جمله خطوط لوله نفت و گاز، تأسیسات تولید برق و کارخانه‌های فرآوری شیمیایی، که در آن یکپارچگی مشترک تحت شرایط شدید غیرقابل مذاکره است، مورد استفاده قرار می‌گیرد. از آنجایی که خود جوش به جای اتصال مکانیکی مجزا بخشی از ساختار لوله می شود، اتصالات جوش لب به لب به طور کلی در مقایسه با روش های اتصال جایگزین، استحکام و قابلیت اطمینان بالاتری را ارائه می دهند.

انواع متداول اتصالات جوش لب به لب

اتصالات جوش لب به لب در چندین شکل استاندارد وجود دارد که هر کدام برای انجام عملکرد خاصی در طرح لوله‌کشی طراحی شده‌اند. درک این انواع به مهندسان و تیم های تدارکات کمک می کند تا جزء صحیح را برای هر برنامه مشخص کنند.

آرنج

آرنج change the direction of pipe flow, typically available in 45-degree and 90-degree configurations, as well as long radius and short radius variations. Long radius elbows are more common in general piping systems because they create a gentler flow transition, reducing pressure drop and turbulence compared to short radius alternatives.

سه راهی

سه راهی allow a pipeline to branch into two directions, either as an equal tee, where all three openings share the same diameter, or a reducing tee, where the branch outlet is smaller than the main run. Tees are essential in systems requiring flow distribution or the integration of secondary lines into a main pipeline.

کاهنده ها

کاهنده ها connect pipe sections of different diameters, allowing a system to transition smoothly from a larger to a smaller pipe size, or vice versa. Concentric reducers maintain a centered axis between both pipe ends, while eccentric reducers offset one side, often used when maintaining a level top or bottom surface is necessary for drainage or equipment alignment.

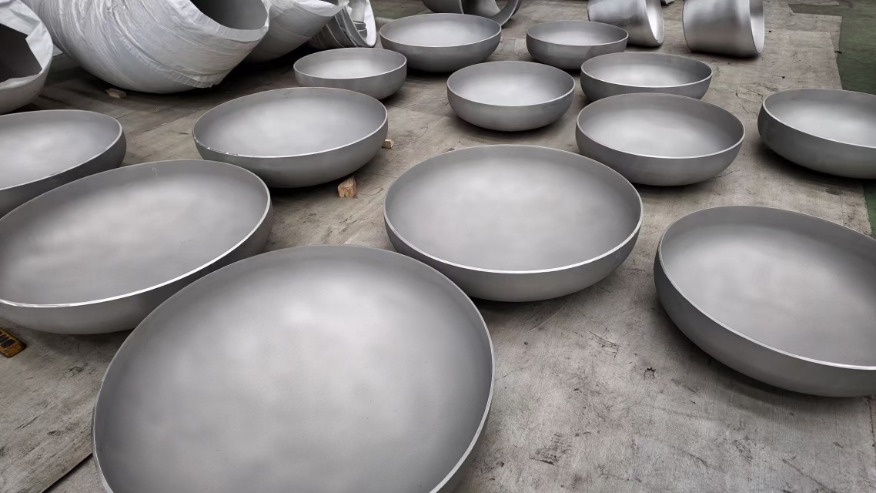

کلاه

کلاه are used to seal the end of a pipeline, providing a permanent closure that withstands the same pressure and temperature conditions as the rest of the system. These are commonly used at line terminations or during system testing phases before further sections are added.

مواد مورد استفاده در تولید اتصالات جوش لب به لب

انتخاب مواد به طور قابل توجهی بر عملکرد، هزینه و مناسب بودن کاربرد اتصالات جوش لب به لب تأثیر می گذارد. جدول زیر به تشریح مواد متداول و موارد استفاده معمول آنها در سیستم های لوله کشی صنعتی می پردازد.

درک ضخامت دیوار و رتبه بندی برنامه

اتصالات جوش لب به لب برای مطابقت با برنامه لوله های خاصی ساخته می شوند که ضخامت دیواره اتصالات را نسبت به قطر خارجی آن نشان می دهد. برنامه های متداول شامل جدول 10، 40 و 80 است، با اعداد برنامه بالاتر که نشان دهنده دیوارهای ضخیم تر است که می توانند فشار داخلی بیشتری را تحمل کنند. انتخاب برنامه صحیح بسیار مهم است، زیرا عدم تطابق ضخامت دیوار بین اتصالات و لوله اتصال می تواند نقاط ضعفی را در اتصال جوش ایجاد کند و یکپارچگی کلی سیستم را به خطر بیندازد.

مهندسان معمولاً رتبه‌بندی‌های زمان‌بندی مورد نیاز را بر اساس فشار عملیاتی، دما، و خواص مکانیکی ماده خاص محاسبه می‌کنند و اغلب به استانداردهایی مانند ASME B16.9 اشاره می‌کنند که الزامات ابعادی و تحملی برای اتصالات جوش لب به لب کارخانه‌ای را کنترل می‌کند.

مزایای کلیدی اتصالات جوش لب به لب نسبت به سایر انواع اتصالات

اتصالات جوش لب به لب چندین مزیت عملی را ارائه می دهند که آنها را در مقایسه با جایگزین های رزوه ای یا فلنجی به انتخاب ارجح برای کاربردهای صنعتی سخت تبدیل می کند.

• استحکام مفصل برتر به دلیل اتصال کاملاً ذوب شده بین اتصالات و لوله.
• کاهش خطر نشتی در مقایسه با اتصالات رزوه ای، که می تواند در اثر لرزش یا چرخه حرارتی شل شود.
• سوراخ داخلی صاف که تلاطم و افت فشار را در سرتاسر اتصالات به حداقل می رساند.
• برای سیستم های با دمای بالا و فشار بالا که ممکن است اتصالات مکانیکی از کار بیفتد، مناسب تر است.
• پس از جوشکاری و بازرسی مناسب، نیازهای تعمیر و نگهداری طولانی مدت کمتر است.

ملاحظات نصب و کنترل کیفیت

نصب صحیح اتصالات جوش لب به لب نیاز به جوشکاران ماهر و توجه دقیق به آماده سازی اتصالات، از جمله تراز کردن دقیق و تراز قبل از شروع جوش دارد. هر گونه ناهماهنگی یا شکاف ناسازگار بین اتصالات و لوله می تواند منجر به عیوب جوش شود که یکپارچگی ساختاری اتصال را به خطر می اندازد، به ویژه در کاربردهای فشار بالا که خرابی می تواند عواقب ایمنی جدی داشته باشد.

اقدامات کنترل کیفیت مانند آزمایش رادیوگرافی، بازرسی اولتراسونیک و آزمایش نفوذ رنگ معمولاً برای تأیید یکپارچگی جوش پس از نصب استفاده می‌شوند، به ویژه در سیستم‌های حیاتی مانند تولید برق یا پردازش پتروشیمی که در آن عیوب جوش ناشناخته می‌تواند منجر به شکست فاجعه‌بار در طول زمان شود.

انتخاب اتصالات جوش لب به لب مناسب برای پروژه شما

انتخاب اتصالات جوش لب به لب صحیح شامل ارزیابی عوامل متعددی با هم است، از جمله فشار کاری لوله، محدوده دمایی، سیال یا گاز در حال انتقال و شرایط محیطی اطراف. همکاری نزدیک با یک تامین کننده آگاه و ارجاع به استانداردهای صنعتی قابل اجرا، تضمین می کند که اتصالات، مواد و رتبه بندی برنامه های انتخاب شده دقیقاً با نیازهای سیستم لوله کشی خاص مطابقت دارند و در نهایت از قابلیت اطمینان و ایمنی طولانی مدت در کل نصب پشتیبانی می کنند.
